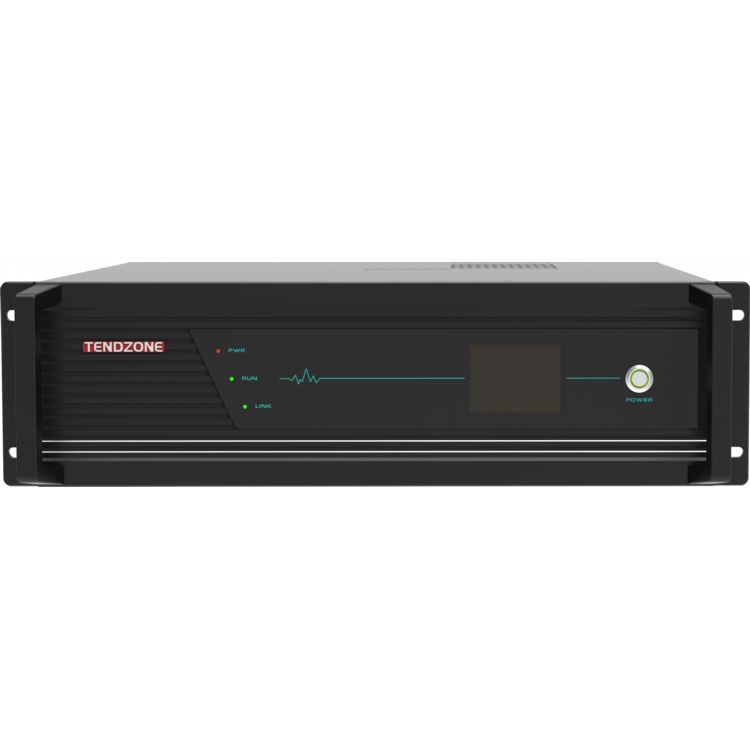

Trèz-an-yon sèl processeur entegre

pwojè

Espesifikasyon

San danje epi ki estab

Adopte achitekti sistèm endistriyèl-klas, devlope ki baze sou sistèm entegre, gratis nan entrizyon viris

Done Entèfas

2 USB Kalite-A, 1 USB Kalite-B

Rezo Kamera

16 kamera rezo lokal, 8 rezo odyo ak voye videyo

Kodèk videyo

Jiska 4 chanèl kodaj 1080P60, jiska 4 chanèl kodaj 1080P@60, oswa 8 chanèl kodaj 1080P@30 ak 8 chanèl kodaj 1080P@30;

Pwotokòl odyo ak videyo

Odyo sipòte G.711, G.722, G722.1, G722.1C, AAC, sipòte dekodaj kòd odyo kouran; sipòte kodaj 8-kanal endepandan kòd odyo kouran, sipòte anrejistreman odyo endepandan ak depo;

Videyo sipòte H.264HP, MP, BP, H265MP;

Ekspozisyon tèminal

Fonksyon divize videyo entegre, ki ka reyalize sentèz yon sèl-ekran/foto-an-foto/foto-soti-foto tankou yon sèl-ekran fann, doub-ekran fann, twa-ekran fann, kat-ekran fann, senk- fann ekran, fann sis ekran, fann sèt ekran, fann uit ekran, fann nèf ekran, fann dis ekran, fann trèz ekran ak fann sèz ekran ; jiska kat gwoup ekspozisyon sentèz milti-ekran endepandan, sipòte pwodiksyon ekran 2K/4K;

panèl kontwòl

Sipòte yon varyete de panno kontwòl, opsyonèl 10.1-pous filable Android tactile ekran (estanda san miray mòn, pa gen sipò POE), 10.1-pous rezo PoE ekran tactile Desktop, 10.{{5 }}pous rezo PoE embedded miray tactile ekran (estanda entegre miray anba bwat), 4-pous rezo PoE vèsyon 86 bwat manyen ekran

To Codec

Maksimòm 16 chanèl 1080P codec, 512Kbps ~ 16Mbps pou chak chanèl

Antre odyo

8-fason opinyon tèminal Phoenix (sipòte 48V phantom power MIC antre oswa liy nan opinyon lineyè), 8 -fason HDMI antre odyo entegre, 16-fason RTSP odyo, 2-fason DSP odyo , 1-fason OPS antre odyo, 1-fason san fil pwojeksyon ekran opinyon odyo, 1-fason san fil modil lapawòl opinyon odyo, men nan men dijital sistèm lapawòl odyo dijital aksè mikwofòn (pò rezo DIGIT MIC, sipòte 2 men nan men aksè lyen mikwofòn dijital)

Sòti odyo

4-fason liy soti pwodiksyon odyo, 4-fason 200W@8 ohm pwodiksyon anplifikatè dijital , 8 -fason HDMI embedded pwodiksyon odyo, 10-fason DSP, 1-fason pwodiksyon OPS; sipò ajisteman volim, odyo sipòte senkronizasyon ak melanje

Antre Videyo

8- kanal 4K HDMI koòdone opinyon , 16-kanal IP rezo kamera opinyon, 1-chanèl entèn OPS opinyon, 1-chanèl entèn pwojeksyon ekran san fil opinyon

Sòti videyo

8- kanal 4K HDMI koòdone pwodiksyon, 8-chanèl RTMP difizyon, 1-chanèl pwodiksyon OPS entèn, sipò HDMI pwodiksyon odyo swiv chanje

Pwosesis odyo

Sipòte otomatik anile eko (AEC), kontwòl otomatik benefis (AGC), otomatik anile bri / sipresyon (ANC / ANS), otomatik anile fidbak (AFC), melanje matris (AM), konpansasyon pèt pake (PLC)

Pwosesis videyo

Sipòte adaptasyon rezolisyon videyo, chanje, alokasyon, divize ekran, kouvri soustit, ak ajisteman paramèt imaj

Pwotokòl kominikasyon

SIP, BFCP doub kouran, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Entèfas rezo

2 pò WAN, 6 pò LAN; oswa mete 8 pò rezo yo dwe konplètman konekte; 4 nan pò rezo yo sipòte ekipman pou pouvwa PoE;

Fonksyon melanje

Sipòte odyo lokal, HDMI entegre odyo, ak odyo aleka RTSP aksè rezo kouran pou antre nan mixer a, epi yo ka dinamik chwazi melanje; tou sipòte entegre OPS opinyon odyo, bati-an san fil ekran pwojeksyon opinyon odyo, ak bati-an san fil modil odyo opinyon antre nan mixer la;

Kontwòl Santral

Kontwòl santral yon sèl-touche: sistèm switch, ajiste volim pwodiksyon, sous siyal switch, kontwòl kamera, kontwòl anrejistreman ak difize, apèl aleka, kontwòl anviwònman, elatriye.

Entèfas kontwòl anviwònman an

3-fason RS-232/485 koòdone, 1*RS232/RS485 DEBUG , 2-fason RELÈ (avèk 12V ekipman pou pouvwa ekstèn), 2-fason I/O, {{ 9}}fason enfrawouj IR

Konferans videyo

Sipòte H.323 pwen-a-pwen apèl videyo konferans ak voye kouran oksilyè;

Sipòte apèl konferans videyo SIP pwen-a-pwen ak voye kouran oksilyè;

Yon sèl machin sipòte yon maksimòm de 6-konferans pati (via pwotokòl SIP), sipòte kreyasyon plizyè modèl konferans, sipòte konferans pwograme yo, epi otomatikman konvoke konferans selon lè pwograme a; ou ka envite nouvo tèminal yo rantre nan konferans lan pandan konferans la, oswa choute yon tèminal soti nan konferans la; ou ka bèbè/retounen nenpòt avni, oswa bèbè/retounen tout avni ak yon sèl klike sou;

Lè w ap itilize pwotokòl H.323, enskripsyon GK sipòte epi yo ka fè apèl atravè nimewo kout;

Lè w ap itilize pwotokòl SIP, enskripsyon SIP sipòte epi yo ka fè apèl atravè nimewo kout;

Pandan konferans videyo a, li sipòte transmisyon ankripte odyo ak videyo, chifreman apèl pwen-a-pwen, ak chifreman apèl videyo konferans pou plizyè pati pou anpeche odyo ak videyo yo te ekoute pandan tout konferans lan;

Fonksyon difizyon ap viv

Sipòte jiska 10-multidifizyon chanèl, emisyon an dirèk ak sou demann

Fonksyon anrejistreman

Sipòte yo itilize kòm yon tèminal distribisyon anrejistreman ak difize ak kliyan, sipòte anrejistreman 6 chanèl odyo ak videyo an menm tan; sipòte sentèz 1 4K anrejistreman milti-ekran (sa vle di 1 chanèl nan 4K sentèz ekran vityèl, sentèz pa plizyè chanèl nan ekran 1920 * 1080; pa sipòte 4K HDMI oswa IPC anrejistreman sous antre); Fòma fichye anrejistreman ak difizyon an se MP4, sipòte mete otomatik/manyèl kopi USB disk, fòse amelyorasyon sistèm USB disk ak restorasyon konfigirasyon inisyalizasyon, sipòte USB CD boule, sipòte jesyon kontni dosye anrejistreman (telechaje/ekspòtasyon/edit/efase)

Diskèt entèn difisil

Estanda 2TB 3.5-pous siveyans-klas disk difisil, sipòte jiska 16TB disk difisil (sèl plas disk);

Sipòte doub fant ki gen kapasite difisil ak sipòte enstalasyon entèn de disk siveyans-klas;

Sipòte ekspansyon ekstèn ki gen kapasite difisil atravè USB;

Ekonomize enèji ak pwoteksyon anviwònman an

Sipòte rezo dòmi ak reveye, switch sistèm yon sèl-touch

Fonksyon antretyen

Sipòte jesyon koòdone entènèt, bay konfigirasyon rapid nan pò aparèy, sipòte modifikasyon modpas pò entènèt, modifikasyon adrès IP, reset faktori, ajou lojisyèl, limyè endikatè, aprantisaj enfrawouj, jesyon boutèy demi lit, debogaj pò seri, debogaj Telnet aleka, operasyon aleka ak jesyon antretyen.

Konpitè OPS entegre

Fusion OPS òdinatè, 16G memwa, 512G ki gen kapasite difisil

Bati-an fonksyon pwojeksyon ekran san fil

Sipòte pwojeksyon ekran yon sèl-klike ak transmetè pwojeksyon ekran san fil, sipòte pwojeksyon ekran ak tèminal pòtab PC / telefòn mobil / PAD kliyan, sipòte antèn ekstèn pou yon ekstansyon pou siyal k ap resevwa a.

Bati-an modil pale san fil

Sipòte pale ak de mikwofòn an menm tan, sipòte mikwofòn pòtatif san fil / clip kolye / transmetè kask; sipòte antèn ekstèn pou pwolonje siyal resepsyon an

Enstalasyon

3 U telekominikasyon estanda enstalasyon kabinè

Gwosè aparèy la

Gwosè pwodwi: lajè * pwofondè * wotè 437 mm * 442 mm * 132.5 mm (ki gen ladan manch)

Gwosè pwodwi: lajè * pwofondè * wotè 437 mm * 410 mm * 132.5 mm (eksepte manch)

Antre vòltaj ak aktyèl

AC100 ~ 240V / 50 ~ 60Hz

Konsomasyon pouvwa aparèy

Konsomasyon pouvwa tipik50W; plen chaj pouvwa konsomasyon750W

Pwa ekipman

Pwa nèt nan machin nan antye se 14.6 KG, pwa brit se 16 KG

Tanperati opere

0~45 degre Travay

Altitid imidite

10% a 90%, altitid mwens pase oswa egal a 5000 mèt

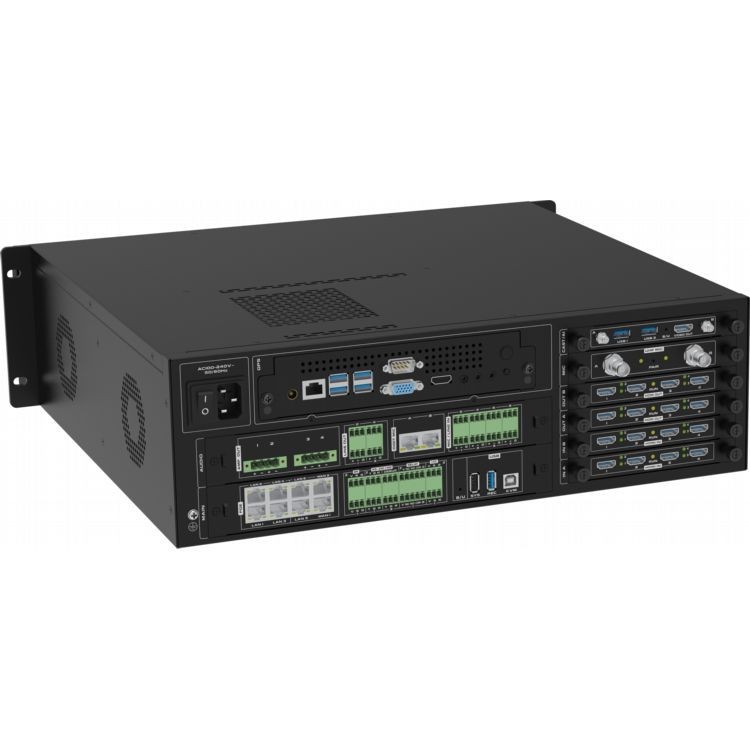

Chasi lame (tablo kontwòl prensipal ak tablo odyo yo estanda, lòt tablo yo opsyonèl)

Chasi lame

Kat kontwòl prensipal entegre estanda (kat prensipal) ak kat odyo (kat AUDIO)

Pwensipal tablo kontwòl (KAT PRINCIPAL)

Gen 8 pò Gigabit Ethernet (ki gen ladan 4 POE), 3 pò RS-232/485, 1 * RS232/RS485 DEBUG, 2 pò RELÈ, 2 pò I/O, 2 pò IR enfrawouj, 2 pò USB Kalite A. , 1 USB Kalite-B pò

Tablo odyo (kat ODYO)

Sistèm pale odyo dijital men nan men, sipòte 2 aksè lyen mikwofòn dijital men nan men (DIGIT MIC pò rezo), 8-fason Phoenix tèminal MIC/LINE D' (sipòte 48V Phantom Power MIC antre oswa liy nan) lineyè antre), 4-fason Phoenix tèminal liy odyo LINE OUT pwodiksyon, 4-fason anplifikatè pouvwa dijital pwodiksyon (4x200W@8Ω)

Chasi lame a ka ekipe ak ankadreman si ou vle jan sa a:

Kat D' HDMI kat chanèl CR-4I-HDMI

Kalite Komisyon Konsèy

Yon kat kat-chanèl HDMI D 'kat, enstale nan lame a pou livrezon

Adaptasyon lame

Yon sèl lame sipòte jiska 2 kat opinyon HDMI

Antre siyal

4-chanèl HDMI siyal, sipòte antre siyal odyo entegre

Konektè Antre

Tape A 19-pin connecteur fi

Kalite siyal

HDMI, DVI-D, idantifikasyon otomatik siyal D '

Rezolisyon

Rezolisyon opinyon maksimòm 4K30

Fòma odyo

Sipòte fòma PCM

estanda

Sipòte HDMI 2.0

Jesyon EDID

Sipòte enpòte EDID

Lòt karakteristik

Sipòte fonksyon superposition karaktè

Kat pwodiksyon HDMI kat fason CR-4O-HDMI

Kalite Komisyon Konsèy

Yon kat kat-chanèl HDMI pwodiksyon kat, enstale nan lame a pou livrezon

Adaptasyon lame

Yon sèl lame sipòte jiska 2 kat pwodiksyon HDMI

Sòti siyal

4-chanèl HDMI siyal, sipòte pwodiksyon siyal odyo entegre

Konektè Antre

Tape A 19-pin connecteur fi

Kalite siyal

HDMI% 2c DVI-D

Rezolisyon

Rezolisyon maksimòm pwodiksyon 4K30

estanda

Sipòte HDMI 2.0

Lòt Karakteristik

Sipòte fòma pèsistans yap ogmante jiska configurable

OPS Komisyon Konsèy CR-OPS-WIN

Kalite Komisyon Konsèy

OPS tablo, chaje nan lame a pou livrezon, estanda konfigirasyon entegre OPS 11yèm jenerasyon òdinatè OPS-I5A11-16-512 (16G+512G), pre-enstale Windows 11 Pwofesyonèl sistèm operasyon; (konfigirasyon espesifik se sijè a livrezon)

Adaptasyon lame

Yon sèl lame sipòte jiska 1 kat OPS

Pèfòmans OPS

(Konfigirasyon espesifik se sijè a livrezon)

1. Sis nwayo ak douz fil;

2. Frekans prensipal 2.7GHz-4.6GHz;

3. Nivo kachèt 3 12MB;

4. Mèr konfigirasyon: mwen5 11500;

5. Grafik kat: Intel HD Graphics 750;

6. Rezolisyon 5K60HZ;

7. Frekans debaz: 350MHz;

8. Frekans dinamik: 1.3GHz;

9. CPU konsomasyon pouvwa: 65W;

10. Nòmal konsomasyon pouvwa travay: 85W;

11. Maksimòm konsomasyon pouvwa: 120W;

San fil ekran pwojeksyon kat & ekran pwojeksyon aparèy CR-VIA-CAST

Kalite Komisyon Konsèy

Pwojeksyon ekran san fil k ap resevwa kat modil enstale nan lame a pou livrezon; Pwojeksyon ekran san fil k ap resevwa kat modil la vini estanda ak yon WIFI yon sèl-kle ekran transmetè pigtail VIA-T8; li vini estanda ak 2 antèn kout baton, 2 kab ekstansyon antèn, ak 2 tas pou aspirasyon pou anpeche kabinè a pwoteje siyal pwojeksyon ekran san fil;

Adaptasyon lame

Yon sèl lame sipòte jiska 1 pwojeksyon ekran san fil k ap resevwa kat modil

Pèfòmans pwojeksyon san fil

1. Wi-Fi modil: 5GHz / 2.4GHz

2. Wi-Fi Pleasant: 867MHz

3. Tan pou kòmanse:<15s

4. Tan repons pwojeksyon ekran: Mwens pase oswa egal a 3s

5. Tan repons prevansyon: Mwens pase oswa egal a 2s

6. Sistèm sipò: Windows / Mac OS / IOS / Android

7. Operasyon mòd: ploge ak jwe, yon sèl-klike sou ekran pwojeksyon

8. Pairing metòd: Mete pò USB nan reseptè a otomatikman pè

9. Transmisyon rezolisyon: 1920 x 1080

10. To ankadreman: 30fps ak anba a

11. Koòdone ekipman pou pouvwa: USB2.0, USB3.0

12. Koòdone transmisyon videyo: USB2.0, USB3.0

13. touche commentaires: 10 pwen @Windows/Mac OS

Kat mikwofòn san fil ak mikwofòn pòtatif CR-MD-MIC

Kalite Komisyon Konsèy

UHF san fil lapawòl k ap resevwa modil tablo, enstale nan lame a pou livrezon; UHF san fil diskou modil resevwa tablo vini ak 2 mikwofòn san fil pòtatif MD-13; vini ak 2 antèn baton kout, 2 kab ekstansyon antèn, ak 2 ventouse pou anpeche kabinè a pwoteje siyal pwojeksyon san fil la;

Adaptasyon lame

Yon sèl lame sipòte jiska 1 UHF lapawòl san fil k ap resevwa tablo modil

Pèfòmans tablo UHF san fil pale

Mikwofòn san fil k ap resevwa paramèt kat:

1. Gamme bann vizib: 470-960MHz (selon rejyon an);

2. Repons odyo: 20 Hz-18 kHz;

3. Total deformation Harmony:<1% (@AF1 KHz, RF46 dBu);

4. Dynamic range: >100 dB;

5. Signal-to-noise ratio: >92 dB;

Paramèt mikwofòn san fil pòtatif:

1. Nwayo mikwofòn transmetè pòtatif: kalite dinamik;

2. Antre genyen ranje: 30 dB;

3. RF pwodiksyon pouvwa: 10 mw;

4. Kondisyon pou pouvwa: 2 pil alkalin AA (LR6);

5. Lavi batri: jiska 10 èdtan;

6. Gwosè: 36 x 245 (mm)3b

7. Pwa: 0.28KG;
