Apèsi sou lekòl la

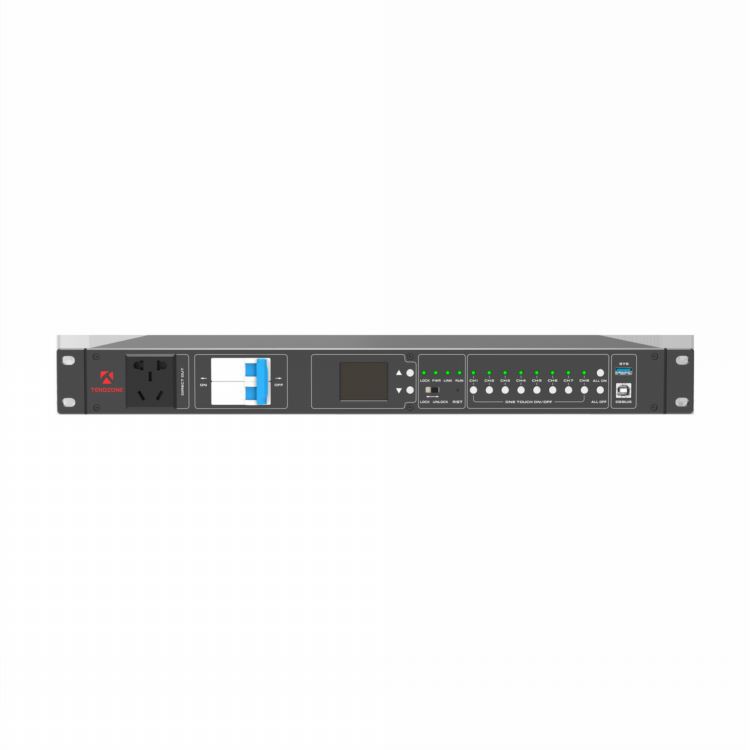

CC-9N se dènye manadjè entèlijan operasyon ak antretyen pouvwa Tendzone te lanse pou endistri jeneral la. Pwodwi sa a sipòte estatistik pouvwa entèlijan, ki ka konte konsomasyon pouvwa endividyèl chak aparèy ekstèn pwodiksyon, epi li ka konte tou konsomasyon pouvwa total tout aparèy ekstèn. Se panèl la devan ki fèt ak yon sèl-kle entèlijan plen on/off bouton ak yon apa bouton on/off pou chak chanèl, ki ka satisfè bezwen tout chanèl on/off ak yon sèl chanèl on/off an menm tan.
Aparèy la gen yon pwoteksyon surkouran entegre pou asire sekirite itilizasyon pouvwa ekipman an. Li apwopriye pou sant kòmand ak kontwòl, gwo sal konferans miltimedya, sal milti-fonksyonèl, sistèm difizyon, sant fòmasyon, salklas miltimedya, Villas-wo fen, otèl, kay entelijan, elatriye. Li ka lajman itilize nan gouvènman an / antrepwiz, sekirite piblik, jistis, finans, transpò, polis ame, edikasyon, medikal ak lòt endistri yo.
Karakteristik
Sipòte konfigirasyon mòd travay aparèy, ki gen ladan mòd sekansè ak mòd relè. Nan mòd sekans, lòd ak reta nan chak switch chanèl ka configuré. Nan mòd relè, chak switch chanèl ka kontwole sèlman pa bouton manyèl, background entènèt, ak kòmandman kontwòl.
Sipòte kontwòl endividyèl on/off nan 8 koòdone pwodiksyon pouvwa atravè background nan paj wèb ak bouton yo kontwòl sou panèl la devan nan aparèy la, epi tou li sipòte kontwòl konplè sou / koupe nan 8 koòdone pwodiksyon pouvwa;
Òdinè fèmen kle manyen anti-aksidans: Pou anpeche operasyon manyen aksidan, fèmen oswa déblotché kle kontwòl pwodiksyon pouvwa a atravè bouton an fèmen sou panèl la devan aparèy la;
Pèmisyon avanse pou anpeche bloke rezo manyen aksidan: sipòte administratè yo konekte sou entènèt la epi configured fonksyon fèmen oswa debloke tout bouton kontwòl sou panèl la devan aparèy la pou anpeche manyen aksidan. Debloke ka fèt sèlman apre yo fin pase verifikasyon pèmisyon administratè a;
Chanjman lè (pwotektè surkouran): ti disjoncteurs, 40A, 2P switch lè doub-pol;
Pwoteksyon zèklè: ak kous repwesyon vag;
Lè konplètman louvri oswa konplètman fèmen, tan an reta nan chak chanèl ka fikse separeman, ak yon delè maksimòm de 999 segonn ak yon reta default nan 1 segonn;
Sipòte platfòm twazyèm pati pou kontwole aparèy atravè rezo a, adistans jwenn vòltaj opinyon, chak pwodiksyon aktyèl, konsomasyon pouvwa, konsomasyon pouvwa, èdtan k ap travay, alam nòmal ak lòt enfòmasyon, adistans chanje pwodiksyon an nan operasyon an entelijan ak manadjè pouvwa antretyen, configured. mòd travay, pouvwa-sou tan reta, switch distribisyon ak lòt paramèt; rezo koòdone kontwòl remote (distribisyon aparèy sou / koupe), koòdone estatistik pouvwa aleka (aktyèl pwodiksyon aktyèl nan chak chanèl, aktyèl konsomasyon pouvwa nan chak chanèl), ak estati a opere nan chak pò;
enfòmasyon alam lè pwodiksyon aktyèl la nan chak ekipman pou pouvwa a twò gwo oswa twò piti. Papòt aktyèl alam la ak papòt tan yo configurable epi yo pa aktive pa default. Enfòmasyon alam yo rapòte bay operasyon aleka ak platfòm antretyen twazyèm pati atravè rezo a;
Apre aparèy la etenn epi limen ankò, li otomatikman antre nan mòd konfigirasyon prereglaj la, ki gen ladan: konplètman limen, konplètman koupe, ak restore eta a anvan echèk kouran an;
8 gwoup revèy, ki ka konbine abitrèman; sipò konfigirasyon nan distribisyon switch pou chak pwodiksyon, epi peryòd sik la ka configuré pou egzekite sèlman yon fwa oswa chak jou, semèn, mwa, elatriye;
Panèl devan an gen yon priz debaz estanda nasyonal 5- pou ekipman pou pouvwa long; panèl dèyè a gen 5 estanda nasyonal 5-twou priz ak 3 inivèsèl 3-twou priz , nan ki 8 priz sou panèl la dèyè ka kontwole ;
Panèl devan an gen yon ekran LCD ki sondaj epi montre enfòmasyon k ap travay sou aparèy, tankou: non aparèy/modèl aparèy/lojisyèl ak vèsyon pyès ki nan konpitè, enfòmasyon rezo (adrès IP/adrès MAC), dat sistèm, aktyèl/vòltaj/estatistik total de pouvwa. chak chanèl, epi yo ka kontwole estati chak chanèl;
Panèl devan an gen 1 LOCK anti-aksidans manyen fèmen endikatè limyè, 1 PWR limyè prensipal pouvwa, 1 limyè rezo LINK, 1 limyè operasyon RUN, ak CH1 ~ CH8 chanèl k ap travay limyè estati.

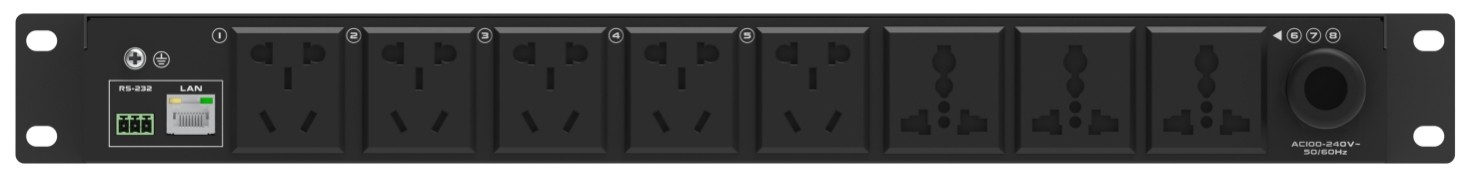

Panèl dèyè
Baj popilè: operasyon entelijan ak antretyen pouvwa manadjè, Lachin operasyon entelijan ak antretyen pouvwa manadjè manifaktirè, Swèd, faktori
ESPESIFIKASYON YO
|
Fonksyon Materyèl |
|
|
Anviwònman mòd |
Sipòte konfigirasyon mòd aparèy k ap travay, ki gen ladan: mòd sekans, mòd relè; Aparèy la pa default nan mòd sekans, nan ki lòd ak reta nan chak switch chanèl ka configuré; nan mòd relè, chak switch chanèl kapab sèlman kontwole pa bouton manyèl, backend entènèt, oswa kòmandman kontwòl; |
|
Pouvwa pwodiksyon switch |
Sipòte kontwòl sou / koupe nan 8 koòdone pwodiksyon pouvwa atravè background nan paj wèb ak bouton yo kontwòl sou panèl la devan aparèy la; Li sipòte tou kontwòl konplè sou / koupe nan 8 koòdone pwodiksyon pouvwa; |
|
Kalite koòdone pouvwa |
Panèl devan an gen yon sèl priz debaz estanda nasyonal 5-pou ekipman pou pouvwa long; panèl dèyè a gen senk estanda nasyonal 5-twou priz ak twa inivèsèl 3-twou priz , nan ki uit priz sou panèl la dèyè ka kontwole . |
|
Santral koòdone kontwòl |
1-fason RS232 kontwòl , 1-fason RJ45 rezo kontwòl; |
|
USB koòdone |
1 TIP-A koòdone pou ajou lojisyèl; 1 koòdone TYPE-B, ki itilize pou debogaj ekipman; |
|
LCD ekspozisyon |
LCD ekran biwo vòt ekspozisyon, tankou: aparèy non / modèl aparèy / lojisyèl ak vèsyon pyès ki nan konpitè, enfòmasyon rezo (adrès IP / adrès MAC), dat sistèm, aktyèl / vòltaj / estatistik pouvwa total nan chak chanèl; |
|
Ki ap dirije endikatè k ap travay |
Panèl devan an gen 1 LOCK anti-aksidans manyen fèmen endikatè limyè, 1 PWR limyè prensipal pouvwa, 1 limyè rezo LINK, 1 limyè operasyon RUN, ak panèl la devan montre pwodiksyon an k ap travay estati limyè nan CH1 ~ CH8 chanèl; |
|
Anti-aksidans manyen kle fèmen |
Pou anpeche operasyon aksidan, fèmen oswa déblotché bouton kontwòl pwodiksyon pouvwa a atravè bouton an fèmen sou panèl la devan aparèy la; |
|
Ton èd memwa kle |
Lè w ap opere bouton kontwòl panèl devan yo, gen yon son rapid; |
|
Chanjman lè (pwotektè surkouran) |
Miniature sikwi brekè, 40A, 2P doub-pol switch lè; |
|
Konsepsyon pwoteksyon zèklè |
Avèk kous repwesyon vag; |
|
Maksimòm chaj pouvwa |
6500W, vòltaj 220V, chaj total pwodiksyon aktyèl ekipman an se sou 30A, ak aktyèl pwodiksyon maksimòm yon sèl priz se 10A; |
|
Antre pouvwa |
100-230V AC, 50/60Hz , D 'vini ak 3-nwayo 6-kòd elektrik kare 1.8 mèt fil fè (san ploge kouran) |
|
Reset faktori |
Avèk bouton reset faktori default |
|
Kontwòl Remote |
|
|
Paj WEB entegre |
Paj WEB entegre, sipòte fonksyon jesyon itilizatè konekte, sipòte chak kontwòl pwodiksyon pouvwa nan aparèy la, rezo, ajou sistèm, kontwòl santral ak lòt konfigirasyon. |
|
Modifikasyon modpas itilizatè |
Sipòte modifye modpas login itilizatè |
|
Statistik itilizatè sou entènèt |
Sipòte estatistik itilizatè yo kounye a konekte nan aparèy la |
|
Operasyon ak Antretyen Remote |
Sipòte platfòm twazyèm pati pou kontwole aparèy atravè rezo a, adistans jwenn enfòmasyon tankou vòltaj pwodiksyon, aktyèl, konsomasyon pouvwa, konsomasyon pouvwa, èdtan travay, alam nòmal, elatriye nan chak chanèl, adistans chanje pwodiksyon chak chanèl, konfigirasyon mòd k ap travay, pouvwa-sou tan reta, switch distribisyon ak lòt paramèt; bay rezo koòdone kontwòl remote (distribisyon aparèy sou / koupe), koòdone estatistik pouvwa aleka (aktyèl pwodiksyon aktyèl nan chak chanèl, aktyèl pwodiksyon pouvwa konsomasyon nan chak chanèl); |
|
Fonksyon alam |
bay enfòmasyon alam lè pwodiksyon kouran chak ekipman pou pouvwa a twò gwo oswa twò piti, ak papòt aktyèl alam ak papòt tan yo configurable; Pa aktive pa default; rapòte enfòmasyon alam yo bay yon twazyèm pati operasyon aleka ak platfòm antretyen atravè rezo a; |
|
Serial pò kontwòl |
Sipòte lòt aparèy pou kontwole aparèy la atravè pò seri a; sipò konfigirasyon nan paramèt pò seri tankou vitès baud, ti jan done, chèk égalité, ti jan sispann, elatriye. |
|
Kontwòl rezo |
Sipòte TCP/UDP rezo kontwòl pwotokòl; kaskad entèlijan ka reyalize atravè koòdone rezo RJ45 la, epi jiska 255 manadjè entèlijan operasyon ak antretyen pouvwa ka kontwole ansanm; |
|
Bay API kontwòl aparèy |
Aparèy la sipòte bay koòdone API, se entegre ak jere pa sistèm twazyèm pati, epi li bay koòdone websocket; |
|
Karakteristik adisyonèl |
|
|
Pèmisyon avanse pou anpeche bloke rezo kontak aksidan |
Administratè yo ka konekte sou entènèt la epi konfigirasyon pou fèmen oswa debloke tout bouton kontwòl sou panèl la devan aparèy la pou anpeche manyen aksidan. Debloke ka fèt sèlman apre yo fin pase verifikasyon otorite administratè a; |
|
Òdinè anti-aksidans manyen kle kle |
Sipòte bloke oswa debloke bouton kontwòl pwodiksyon pouvwa a atravè bouton fèmen sou panèl la devan aparèy la; |
|
Fonksyon reta chanèl |
Lè konplètman louvri oswa konplètman fèmen, tan an reta nan chak chanèl ka fikse separeman, ak yon delè maksimòm de 999 segonn ak yon reta default nan 1 segonn; |
|
Restore mòd memwa |
Apre aparèy la etenn epi limen ankò, li otomatikman antre nan mòd konfigirasyon prereglaj la, ki gen ladan: konplètman limen, konplètman koupe, epi restore nan eta a anvan echèk kouran. |
|
Revèy |
8 gwoup revèy, ki ka konbine abitrèman; sipò konfigirasyon nan distribisyon switch pou chak pwodiksyon, epi peryòd sik la ka configuré pou egzekite sèlman yon fwa oswa chak jou, semèn, mwa, elatriye; |
|
Rekèt sitiyasyon travay |
Sipòte demann paramèt sitiyasyon travay tankou vòltaj pwodiksyon, aktyèl pwodiksyon, pouvwa, konsomasyon pouvwa, èdtan travay, elatriye pou chak chanèl; sipòte demann paramèt sitiyasyon k ap travay atravè entènèt oswa lòt platfòm; |
|
Estatistik pouvwa pwodiksyon |
Estatistik sou konsomasyon elektrisite nan 8 pò pwodiksyon; Sipòte demann enfòmasyon estatistik atravè entènèt la oswa lòt platfòm; pouvwa a ka manyèlman reset; |
|
Jesyon sistèm |
|
|
Enfòmasyon sou Sistèm |
Sipòte ekspozisyon entènèt nan enfòmasyon aparèy tankou non aparèy, kalite aparèy, modèl aparèy, lojisyèl ak vèsyon pyès ki nan konpitè, adrès MAC, elatriye. |
|
Modifye non aparèy la |
Sipòte modifye non aparèy atravè entènèt; |
|
Konfigirasyon Sistèm |
Sipòte konfigirasyon senkronizasyon tan, NTP, pon ak lòt fonksyon; |
|
Lis Sèvis |
Sipòte jesyon sèvis sistèm debaz yo, kontwole estati chak sèvis sistèm debaz, epi li ka kòmanse ak sispann pwogram sèvis sistèm; |
|
WebDav |
Sipòte telechaje, telechaje, kreye, modifye ak lòt operasyon sou dosye sou aparèy la atravè entènèt la; |
|
Konfigirasyon rezo |
Sipòte adrès IP rezo a, mask subnet, pòtay default, DNS ak lòt konfigirasyon; |
|
Pwotokòl kontwòl |
Sipòte pwotokòl pò seri, pwotokòl rezo TCP \ UDP; |
|
Paramèt Fizik |
|
|
Anviwònman Travay |
Tanperati -10 degre -50 degre, imidite 10 ~ 80%, altitid rekòmande mwens pase oswa egal a 2000 mèt |
|
Anviwònman depo |
Tanperati {{0}} ~ 65 degre, imidite 0 ~ 95%, altitid rekòmande mwens pase oswa egal a 2000 mèt |
|
Gwosè ekipman (lajè * wotè * pwofondè) |
436.8 mm * 50 mm * 300 mm |
|
Pwa pwodwi |
Pwa toutouni 4.5KG, pwa pake 5.4KG |
