Douz-an-yon processeur entegre

Douz-an-yon processeur entegre
Detay yo:
Seri CLIMBER-1009 la se dènye 12-nan-1 lame tèminal multifonksyonèl ki soti nan TENDZONE, ki bati sou ane eksperyans nan devlopman pwodwi entegre.
Voye rechèch
Deskripsyon
Spesifikasyon
Telechaje
Aplikasyon



96


Apèsi sou lekòl la



Seri CLIMBER-1009 la se dènye 12-nan-1 lame tèminal multifonksyonèl ki soti nan TENDZONE, ki bati sou ane eksperyans nan devlopman pwodwi entegre. Solisyon avanse sa a konbine dènye algoritm odyo TENDZONE, kodèk videyo, kontwòl santralize, pwosesis medya, kominikasyon aleka, ak lòt teknoloji. Powered by domestik processeurs debaz, CLIMBER a-1009 se yon pwochen jenerasyon aparèy entegre multifonksyonèl optimize pou sistèm entegre.

Ki fèt ak fleksibilite nan tèt ou, pwodwi sa a prezante yon konsepsyon kat ploge nan akomode divès bezwen senaryo espesifik. Li entegre yon seri fonksyon ki gen ladan konferans videyo aleka, anrejistreman lokal ak difize, anplifikasyon odyo, chanjman matris videyo, kontwòl anviwònman periferik, manyen santralize inifye, kodèk antre ak pwodiksyon distribiye, aksè IPC, switch gigabit POE, ak plis ankò. CLIMBER-1009 se ideyal pou aplikasyon nan sal konferans miltimedya, salklas entelijan, sal konferans, sal multifonksyonèl, sant kòmand ak dispatch mobil, ak lòt anviwònman.



Lame tèminal multifonksyonèl 12-nan-1 sa a sipòte yon varyete operasyon tankou reyinyon lokal ak aleka, difizyon an dirèk aleka, fòmasyon, sipèvizyon, ansèyman, ak lòd mobil. Li ofri entegrasyon san pwoblèm ak divès kalite periferik odyo-vizyèl ak anviwònman an, ki pèmèt operasyon entelijan ak efikas. Li ka konfigirasyon kòm yon aparèy ipè-konvèje tout-an-yon ak yon òdinatè OPS entegre, pwojeksyon ekran san fil, ak modil mikwofòn san fil, ki ofri yon solisyon tout-anglobe ki ekonomize espas ak senplifye entèraksyon itilizatè.



Avèk yon nouvo jenerasyon chips pwosesis medya yo, CLIMBER-1009 bay pèfòmans pwisan ak sipòte kodèk videyo H.265 4K@60fps, amelyore ni imaj ni kalite son pou yon eksperyans HD siperyè. Anplis de sa, li prezante amelyorasyon siyifikatif nan konpatibilite, adaptabilite rezo, jesyon reta, pèt anti-pake, manyen milti-ekran, ak pwosesis konkouran milti-fonksyon, fè li yon solisyon pi bon pou gouvènman, antrepriz, sekirite piblik, edikasyon, medikal, ak. lòt sektè.




Karakteristik



OPS òdinatè:

  • Bati nan OPS Odinatè, Satisfè kondisyon biwo yo epi li ka enstale lojisyèl biwo, tankou Tencent Meeting, pou konferans videyo ki baze sou lojisyèl. (Personalize ak OPS domestik selon bezwen espesifik).



Entelijan kontwòl santralize:

  • Kontwòl entegre nan ekipman miltimedya atravè tablèt konferans lan, ki pèmèt jesyon inifye nan odyo ak videyo, konferans videyo, anrejistreman, difize, ak periferik twazyèm pati.
  • Sipòte koòdone kontwòl santral komen tankou RS232/485/IR/IO/RELAY pou entegrasyon fasil ak lòt aparèy.
  • Sipòte pwotokòl Zigbee IoT pou opsyon kontwòl adisyonèl.
  • Bi-direksyon kontwòl sou yon sèl lyen seri pou jesyon sistèm senplifye.
  • Konbine kontwòl branche ak kontwòl san fil Io pou asire operasyon ki estab epi anpeche entèferans.



Segondè Definisyon 4K Videyo Matrice:

  • 4-andan-6-matrice videyo 4K60 HD san pwoblèm ak tout fleksibilite pou plizyè konfigirasyon ekran.
  • Sipòte divès senaryo tankou sal konferans miltimedya, salklas miltimedya, ak sant kòmand.
  • Fasilite kontwòl lokal santralize, ekspozisyon, ranfòsman son, ak lòt kondisyon.
  • Sipòte teknoloji kodèk sistèm entèaktif distribye enfòmasyon miltimedya (MIDIS), fonksyone kòm yon koòdone antre/sòti distribiye.



Digital Audio Processor:

  • 8-in-4-out koòdone odyo konplè, ki gen ladan odyo rezo entegre ak sipò odyo HDMI.
  • Algorithm odyo 5A entegre ki diminye reverberasyon ak bri, ideyal pou sal klas ak sal konferans.
  • Bati-an anplifikatè dijital ak 2 × 100W pouvwa rated pou klè, pèfòmans odyo pwisan.



Konferans videyo:

  • Fonksyonalite lokal anrejistreman ak lèktur pou konferans videyo.
  • Sipòte apèl SIP entèaktif aleka, sa ki pèmèt kominikasyon odyo ak videyo bidireksyon pou kolaborasyon aleka.
  • Si ou vle otorizasyon entèaktif milti-pati pou entegrasyon san pwoblèm ak platfòm konferans videyo twazyèm pati, sipòte pwotokòl estanda.



Mikwofòn san fil:

  • UHF reseptè lame, sipòte aksè mikwofòn pòtatif san fil, pou ranfòsman son lokal, anrejistreman konferans, ranfòsman lapawòl konferans videyo;



Pwojeksyon ekran san fil:

  • Sipòte san fil montre imaj Desktop yon aparèy pòtab, smartphone, oswa tablèt sou yon ekran lè l sèvi avèk yon ti dongle oswa yon kliyan pwojeksyon ekran.



Chanjman rezo POE:

  • Sipòte ekipman pou pouvwa IPC, imaj, ak kontwòl sou yon sèl kab, senplifye fil elektrik ak enstalasyon.
  • TCP/UDP rezo kontwòl pou aparèy twazyèm pati, amelyore entegrasyon sistèm lan.
  • Bay dokiman koòdone API pou entegrasyon koutim.



Anrejistreman lokal ak lèktur:

  • Sipòte anrejistreman lokal 4 a 6 kouran videyo, sa ki pèmèt depo videyo fasil ak aksè.
  • Ideyal pou anrejistreman reyinyon, difizyon evènman ap viv, ak sesyon fòmasyon.



Entèfas Antre / Sòti:

  • Sipòte entegrasyon ak sistèm entèaktif distribye miltimedya pou orè distribye ak lòd.
  • Bay plizyè opsyon I/O pou koneksyon ak jesyon sistèm fleksib.



Aksè IPC:

  • Sipòte jiska 16 entrées videyo IPC, ak kapasite nan okipe pwodiksyon lokal yo ak anrejistreman.
  • Ideyal pou anviwònman ki mande siveyans videyo ak entegrasyon siveyans.



Ki estab ak serye:

  • Bati sou yon sistèm Linux entegre, asire iminite kont viris ak bay yon anviwònman operasyon an sekirite.
  • Konsepsyon estrikti konpayi asirans pou operasyon kontinyèl 24/7, fè sistèm nan trè serye ak apwopriye pou aplikasyon misyon kritik.
  • Aparèy la ka enstale nan kabinè estanda oswa itilize poukont li, ofri opsyon enstalasyon fleksib.
  • Panèl devan LCD pou siveyans fasil ak mizajou estati.
  • Chanjman doub pouvwa (pouvwa difisil ak pouvwa mou) pou operasyon san pwoblèm ak fonksyon sibstiti/reveye sistèm.

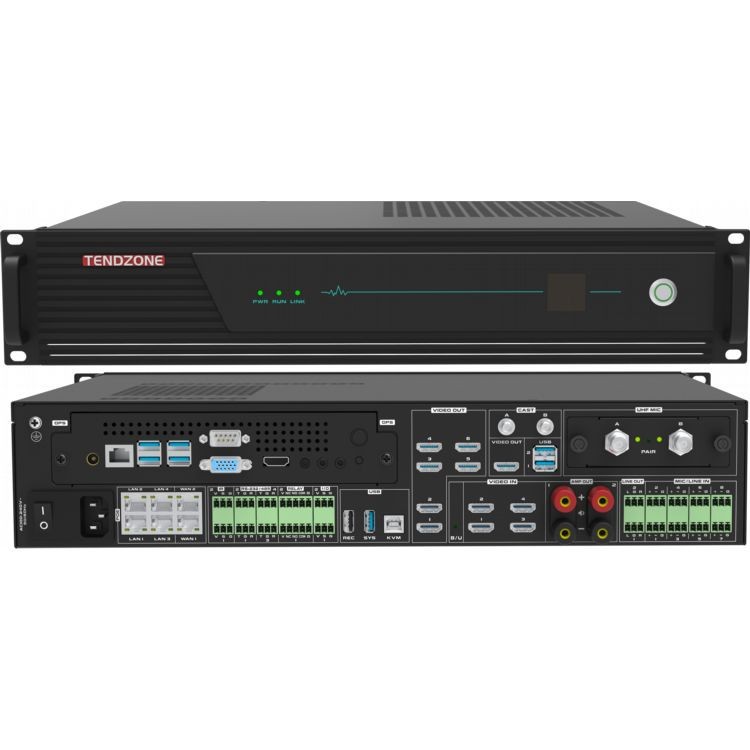

Imaj panèl dèyè:



(1) Òdinatè OPS ( 2 ) Bouton pouvwa lame (3) pouvwa lame ( 4 ) pò Gigabit Ethernet * 6 (4 ladan yo se POE) ( 5 ) IR enfrawouj koòdone * 2 ( 6 ) RS-232/485 koòdone * 3 + RS{-232/485 pò debug * 1 ( 7 ) pò kontwòl ELAY * 2 ( vòltaj ak aktyèl: 12V/pa plis pase 1A) (8) I/O koòdone*2 (vòltaj ak aktyèl: 12V/pa plis pase 1A) (9) USB tip-A *2, USB tip-B*1 (10) HDMI pò pwodiksyon * 6 ( 1 1 ) HDMI pò D ' * 4 ( 1 2 ) tèminal anplifikatè 100W @ 8 ohm * 2 pè ( 13) L/R Phoenix tèminal stéréo pèsistans yap ogmante jiska * 2 (4 endepandan sorties odyo nan total) (14) MIC/LINE D' pò * 8 (15) CAST san fil pwojeksyon (16) UHF san fil pale modil



95



Baj popilè: douz-an-yon sèl processeur entegre, Lachin douz-an-yon sèl manifaktirè processeur entegre, Swèd, faktori


SPECIFICATIONS



pwojè

Espesifikasyon

San danje epi ki estab

Adopte achitekti sistèm endistriyèl-klas, devlope ki baze sou sistèm LINUX, san viris

Done Entèfas

2 USB Kalite-A, 1 USB Kalite-B

Rezo Kamera

12 kamera rezo lokal, 4 rezo voye

Kodèk videyo

Jiska 4 chanèl kodaj 1080P60, jiska 4 chanèl kodaj 1080P@60, oswa 8 chanèl kodaj 1080P@30 ak 8 chanèl kodaj 1080P@30;

Pwotokòl odyo ak videyo

Odyo sipòte G.711, G.722, G722.1, G722.1C, AAC, ak sipòte dekodaj kòd odyo kouran

Videyo sipòte H.264HP, MP, BP, H265MP

Ekspozisyon tèminal

Fonksyon divize videyo entegre, ki ka reyalize sentèz yon sèl ekran/foto-an-foto/foto-soti foto, superposition sous-titre, superposition non tèminal, ak ekspozisyon logo estasyon an yon sèl, doub, twa, kat, senk, sis, sèt, uit, nèf, dis, trèz, ak sèz ekran fann

panèl kontwòl

Sipòte yon varyete de panno kontwòl, opsyonèl 10.1-pous filaire Android tactile ekran (estanda san miray mòn, pa gen sipò POE), 10.1-pous rezo PoE ekran tactile Desktop, 10.{{5 }}pous rezo PoE sou miray tactile ekran (estanda ak bwat anba miray)

To Codec

Maksimòm 16 chanèl 1080P codec, 512Kbps ~ 16Mbps pou chak chanèl

Antre odyo

8-fason Phoenix antre tèminal (sipòte 48V phantom power MIC antre oswa liy nan opinyon lineyè), 4 -fason HDMI entegre odyo antre, 1-fason OPS antre odyo, 1-fason D 'odyo pwojeksyon san fil (si ou vle), 1-fason modil lapawòl san fil antre odyo (si ou vle)

Sòti odyo

4-way liy soti pwodiksyon odyo (oswa 2 pè L/R Phoenix pwodiksyon stereo tèminal), 2-fason 100W@8 ohm pwodiksyon anplifikatè dijital (oswa 2-fason 150W@4 ohm dijital pwodiksyon anplifikatè), 2 -fason HDMI entegre pwodiksyon odyo ; sipò ajisteman volim, odyo sipòte senkronizasyon ak melanje. HDMI OUT1 sipòte anplifikasyon tout antre odyo, HDMI OUT2 ~ HDMI OUT6 sèlman sipòte rezo RSTP kouran odyo anplifikasyon.

Antre Videyo

4 entèfas HDMI D ', 16 IP rezo kamera antre; HDMI IN1 ak HDMI IN3 sipòte opinyon ak yon rezolisyon maksimòm 4K30, ak HDMI IN2 ak HDMI IN4 sipòte opinyon ak yon rezolisyon maksimòm 1920 * 1080@60;

Sòti videyo

1) 6- kanal HDMI koòdone pwodiksyon , nan ki HDMI OUT2 ~ HDMI OUT6 se pwodiksyon siyal omològ; HDMI OUT1 sipòte yon rezolisyon maksimòm pwodiksyon 4K30, ak HDMI OUT2 ~ HDMI OUT6 sipòte yon rezolisyon maksimòm 1920 * 1080@60 pwodiksyon;

2) Lè òdinatè OPS entegre a ouvri yon reyinyon Tencent (si kamera a konekte ak HDMI IN), ekran òdinatè OPS entegre a kapab fèt sèlman soti nan HDMI OUT1, ak HDMI OUT2 ~ 6 ka sèlman montre ekran an nan. kamera a konekte ak HDMI IN;

3) Lè OPS bati-an louvri yon reyinyon Tencent (lè se yon sèl kamera USB ki konekte dirèkteman ak pò USB nan OPS la kòm koleksyon kamera reyinyon Tencent), ekran òdinatè OPS entegre a ka soti nan HDMI OUT1 ~. 6;

4) Lè Tencent Meeting pa nan pwogrè, pwodiksyon HDMI OUT1 ak HDMI OUT2 ~ 6 ka chwazi nan pwojeksyon ekran san fil, bati-an OPS òdinatè, ak HDMI IN1 ~ 4;

Pwosesis odyo

Sipòte otomatik anile eko (AEC), kontwòl otomatik (AGC), otomatik anile bri / sipresyon (ANC / ANS), otomatik anile fidbak (AFC), melanje matris (AM), konpansasyon pèt pake (PLC)

Pwosesis videyo

Sipòte adaptasyon rezolisyon videyo, chanje, alokasyon, divize ekran, defile ekspozisyon superposition, superposition non tèminal, ekspozisyon logo estasyon, ak ajisteman paramèt imaj; sous-titre ak superpozisyon non tèminal sipòte ajisteman pozisyon abitrè; logo estasyon sipòte anwo gòch, anwo dwat, pi ba gòch, ak pi ba dwa ajisteman pozisyon, ak sipòte ajisteman ekspozisyon transparans;

Pwotokòl kominikasyon

SIP, BFCP doub kouran, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Entèfas rezo

1 pò WAN, 5 pò LAN; oswa mete 6 pò rezo yo dwe konplètman konekte; 4 nan pò rezo yo sipòte ekipman pou pouvwa PoE;

Remak: Si ou bezwen konekte ak yon switch PoE twazyèm pati, nou rekòmande pou ou itilize yon pò rezo ki pa sipòte PoE pou konekte avèk switch PoE lòt pati a pou asire ke youn nan pò rezo yo pa bay pouvwa PoE ekstèn. . Eseye pa konekte dirèkteman youn ak lòt lè l sèvi avèk interfaces PoE.

Fonksyon melanje

Li sipòte tou odyo lokal, HDMI entegre odyo, ak odyo aleka RTSP aksè rezo kouran k ap antre nan mixer a, epi li ka dinamik chwazi melanje; li sipòte tou entegre OPS opinyon odyo, bati-an san fil pwojeksyon ekran opinyon odyo (si ou vle), ak bati-an san fil pale modil opinyon odyo (si ou vle) k ap antre nan mixer la;

Kontwòl Santral

Kontwòl santral yon sèl-touch: sistèm switch, ajiste volim pwodiksyon, switch sous siyal, kontwòl kamera, kontwòl anrejistreman ak difize, apèl aleka, kontwòl anviwònman, elatriye.

Sipòte bay 12V pouvwa nan panèl la kontwòl atravè pò a RELE;

Entèfas kontwòl anviwònman an

3-fason RS-232/485 koòdone, 1*RS232/RS485 DEBUG, 2-fason RELÈ, 2-fason I/O, 2-fason IR enfrawouj

videyokonferans

Sipòte H.323 pwen-a-pwen apèl videyo konferans ak voye kouran oksilyè;

Sipòte apèl konferans videyo SIP pwen-a-pwen ak voye kouran oksilyè;

Yon sèl machin sipòte yon maksimòm de 6-konferans pati (atravè pwotokòl SIP) , sipòte kreyasyon plizyè modèl konferans, sipòte konferans pwograme yo, epi otomatikman konvoke konferans selon lè pwograme a; ou ka envite nouvo tèminal yo rantre nan konferans lan pandan konferans la, oswa choute yon tèminal soti nan konferans la; ou ka bèbè/retounen nenpòt avni, oswa bèbè/retounen tout avni ak yon sèl klike sou;

Lè w ap itilize pwotokòl H.323, enskripsyon GK sipòte epi yo ka fè apèl atravè nimewo kout;

Lè w ap itilize pwotokòl SIP, enskripsyon SIP sipòte epi yo ka fè apèl atravè nimewo kout;

Pouse kouran

Sipòte difizyon pa mwens pase 8 diferan tribin difizyon ap viv an menm tan an

Fonksyon difizyon ap viv

Sipòte jiska 10-multidifizyon chanèl, emisyon an dirèk ak sou demann

Fonksyon anrejistreman

Sipòte ke yo te itilize kòm yon tèminal distribisyon anrejistreman ak difize ak kliyan, ak yon maksimòm de 4 kouran anrejistreman lokal yo (oswa anrejistreman 1 4K foto), fòma dosye anrejistreman ak difizyon an se MP4, sipòte kopi otomatik USB kondui flash, fòse amelyorasyon nan sistèm kondwi USB flash ak restorasyon konfigirasyon inisyal, sipòte jesyon kontni dosye anrejistreman (telechaje / ekspòtasyon / modifye / efase)

Diskèt entèn difisil

Estanda 2TB 3.5-pous siveyans-klas kondwi difisil, ka elaji nan yon 12TB kondwi difisil atravè USB

Kominikasyon rezo

Sipòte 4 -kanal odyo melanje ak lèktur, sipòte rezo dòmi ak reveye, switch sistèm yon sèl-touch

Fonksyon antretyen

Sipòte jesyon koòdone entènèt, bay konfigirasyon rapid nan pò aparèy, sipòte modifikasyon modpas pò entènèt, modifikasyon adrès IP, reset faktori, ajou lojisyèl, limyè endikatè, aprantisaj enfrawouj, jesyon boutèy demi lit, debogaj pò seri, debogaj Telnet aleka, operasyon aleka ak jesyon antretyen.

Modil òdinatè OPS entegre

1) OPS òdinatè (Windows vèsyon) modil, konfigirasyon estanda entegre OPS 11yèm jenerasyon òdinatè, 16G memwa, 512G ki gen kapasite difisil, enstale ak Windows 11 Pwofesyonèl sistèm opere;

2) Fonksyon Tencent Conference ka enstale, sipòte itilizasyon siyal videyo ak odyo ekstèn kòm kamera ak mikwofòn Konferans Tencent. An menm tan an, koòdone videyo Tencent Conference la ka pwodiksyon atravè koòdone lokal HDMI OUT1 ak anplifye atravè koòdone odyo lokal la;

3) Se koòdone HDMI OUT2 itilize kòm sous akizisyon sèlman pou opinyon videyo Tencent Conference;

Fonksyon pwojeksyon ekran san fil

1) Si ou vle modil pwojeksyon ekran san fil sipòte transmisyon san fil imaj Desktop nan PC tèminal pòtab / telefòn mobil / PAD nan nœuds nwaj hyper-konvèje atravè transmetè pwojeksyon ekran san fil oswa kliyan pwojeksyon ekran, ak pwodiksyon atravè koòdone lokal HDMI OUT la reyalize pataje san fil. fonksyon tankou pataje foto / prezantasyon / dosye videyo / kolaborasyon biwo;

2) USB1 yo itilize pou asosye ak transmetè pwojeksyon ekran san fil; USB2 yo itilize pou amelyore vèsyon an lojisyèl nan modil la pwojeksyon ekran san fil resevwa;

3) Antèn modil reseptè san fil ka pwolonje nan plafon sal konferans lan pou amelyore siyal resepsyon ekran pwojeksyon san fil;

Bati-an modil pale san fil

Si ou vle mikwofòn san fil / clip kolye / modil kask, ki sipòte kouple ak nœuds nwaj hyper-konvèje kòm sous la son pou ranfòsman son lokal, anrejistreman lokal yo ak anrejistreman difize konferans, ak ranfòsman diskou konferans videyo;

UHF modil resepsyon lapawòl san fil, sipòte 2 mikwofòn ki pale an menm tan;

Enstalasyon

2 U telecom estanda enstalasyon kabinè, li rekòmande pou enstale li tou pre ekipman periferik pou diminye kantite travay fil elektrik.

Gwosè aparèy la

Gwosè pwodwi: lajè * wotè * pwofondè 436.8mm * 89mm * 320mm
Anbalaj gwosè: lajè * wotè * pwofondè 620mm * 160mm * 605mm

Antre vòltaj ak aktyèl

AC100 ~ 240V / 50 ~ 60Hz

Konsomasyon pouvwa aparèy

San yo pa pwodiksyon oratè ekstèn ak aparèy ki mache ak POE: Konsomasyon pouvwa tipikproduct-9-2080W

Lè de moun ki pale ekstèn ak yon aparèy ekstèn ki mache ak POE yo konekte: Konsomasyon pouvwa plen chajproduct-9-20350 W

Pwa ekipman

Pwa nèt la nan machin nan antye se 9.3KG, ak pwa total la ak anbalaj se 12KG

Tanperati opere

0~45 degre Travay

Altitid imidite

10% a 90%, altitid mwens pase oswa egal a 5000 mèt
