WeGem 0808 DSP Apèsi sou lekòl la
WebGem 0808 DSP pa Tendzone ekipe ak yon seri zouti DSP odyo ki solid ki vize a entegratè AV. Li prezante uit chèn antre ak pwodiksyon odyo analòg, ak konsepsyon 16x16 li sipòte ekstansyon siyal Dante™, ki adrese yon pakèt sitiyasyon pwosesis odyo. Avèk yon UI fasil pou navige sou Entènèt, DSP yo sipòte kontwòl bidireksyon estanda atravè RS-232, TCP/IP, ak GPI, pou asire yo travay byen ak sistèm kontwòl twazyèm pati popilè yo. Anplis de sa, itilizatè yo ka mete kanpe yon koòdone kontwòl entènèt koutim pou operasyon lokal yo, konpatib ak platfòm tankou Windows, iOS, macOS, ak android. Seri WebGem Tendzone a melanje gwo pouvwa pwosesis odyo ak opsyon kontwòl adaptab, fè li yon solisyon ideyal pou pwojè entegrasyon AV yo jwenn nan sal konferans, anviwònman edikasyon, otèl, ak sal tribinal yo.
Karakteristik
1. Antre ak Sòti:
- Sistèm nan gen ladan 16 mikwofòn balanse / antre liy ak yon switch mou pou aktive 48V pouvwa fantom.
- Li ofri 16 pwodiksyon liy balanse ak sipòte odyo rezo atravè 16x16 Dante ak konpatibilite AES67.
2. Kalite odyo:
- Itilizatè yo fè eksperyans bon jan kalite odyo eksepsyonèl nan yon to echantiyon 48kHz ak 24-bit pwofondè.
3. Karakteristik Preanplifikatè:
- Preamp la optimize pou diferan nivo benefis, reglabl nan 0dB, 10dB, 20dB, 30dB, ak 40dB, apwopriye pou tou de siyal MIC ak LINE.
4. Entèfas odyo ak Koneksyon:
- Aparèy la gen ladan yon koòdone odyo USB2.0 pou anrejistreman ak lèktur nan kondui USB.
- Yon koòdone kat son USB-B pèmèt yon koneksyon odyo 2x2 pou aparèy sou Windows, iOS, Android, ak HarmonyOS pou transmisyon odyo bidireksyon.
5. Anile teknoloji:
- Karakteristik Adaptive Echo Cancellation (AEC) efektivman elimine eko pandan apèl videyo.
- Anile Adaptive Feedback (AFC) itilize yon algorithm dijital rapid k ap flote pou jere fidbak pou chak mikwofòn.
6. Akeri kontwòl ak karakteristik Ducker:
- Kontwòl Otomatik Gain (AGC) kenbe yon volim pwodiksyon fiks, endepandan de distans oratè a ak mikwofòn la.
- Karakteristik entèlijan Ducker pèmèt itilizatè yo fasil siprime mizik background pou plis klè vokal.
7. Pwoteksyon ak Melanje Karakteristik:
- Yon limit repons imedya pwoteje aparèy en kont surcharge.
- Sistèm nan sipòte melanje otomatik (AM) ak melanje otomatik ki baze sou papòt (GAM) pou jere plizyè mikwofòn.
8. Jesyon Nivo Antre / Sòti:
- Itilizatè yo ka mete seri espesifik pou nivo opinyon ak pwodiksyon, ak limit maksimòm ak minimòm pou kontwòl pi fasil.
9. Kontwòl lojisyèl grafik:
- Koòdone nan kontwòl grafik, ki baze sou yon achitekti B / S, pèmèt modifikasyon paramèt odyo atravè navigatè entènèt, ki disponib nan lang angle oswa Chinwa.
- Li ka Customized selon preferans itilizatè yo epi li konpatib ak divès kalite sistèm opere, tankou Android, iPad, Windows, HarmonyOS, ak KylinOS.
10. Ekspozisyon ak GPIO Entèfas:
- Yon LCD koulè 1.8-pous montre enfòmasyon enpòtan, tankou non aparèy, adrès IP, nivo antre/sorti, estati bèbè, sèn aktyèl, ak vèsyon lojisyèl.
- Li prezante 8 interfaces GPIO ki ka configuré kòm swa opinyon oswa pwodiksyon atravè paramèt lojisyèl.
11. Pwotokòl Kontwòl Twazyèm Pati:
- Sistèm nan sipòte pwotokòl kontwòl twazyèm pati yo atravè UDP oswa RS-232 pou jesyon aparèy ak operasyon.

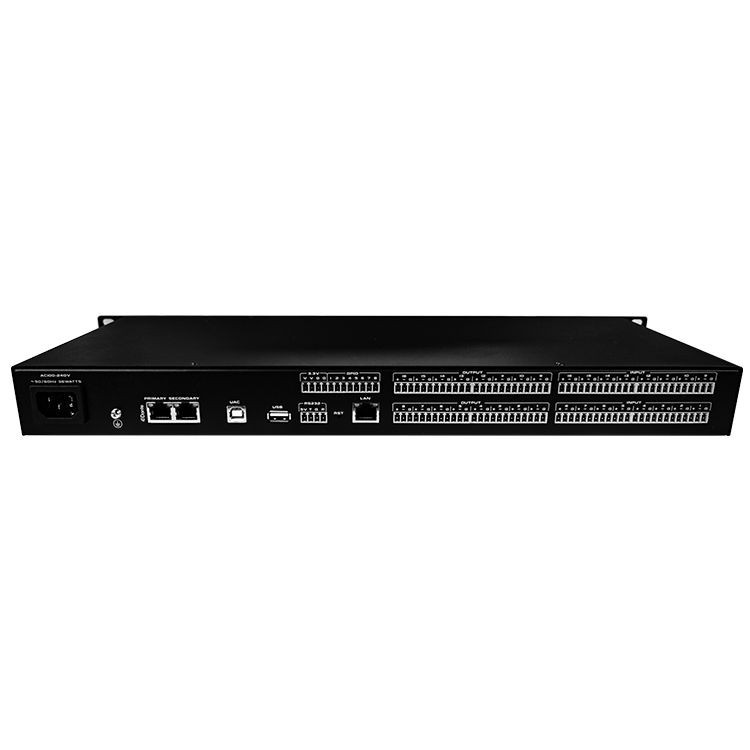

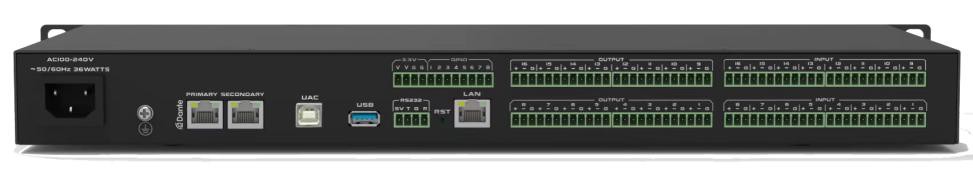

Panèl dèyè
Baj popilè: 16x16 entènèt ki baze sou dante odyo processeur, Lachin 16x16 entènèt ki baze sou dante odyo processeur manifaktirè, Swèd, faktori
SPECIFICATIONS
|
Pèfòmans Jeneral |
||||
|
Repons frekans (A/D/A) |
20Hz-20kHz (±0.5dB) |
|||
|
Pousantaj echantiyon |
48kHz, 24bit |
|||
|
Ranje dinamik (A/D/A) |
>110dB, A-pondéré (20Hz-20kHz@0dB Pwogrè) |
|||
|
THD |
Mwens pase oswa egal a 0.005%@1kHz,+4dBu |
|||
|
Latansi (A/D/A) |
5.8 mS, entrées achemine pou sorties |
|||
|
Bri etaj (A-pondéré) |
Mwens pase oswa egal a -90dBu |
|||
|
Crosstalk |
Mwens pase oswa egal a -105dB@+20dBu,1kHz |
|||
|
S/N rapò |
>110dB, A-pondéré (20Hz-20kHz@0dB Pwogrè) |
|||
|
Izolasyon chanèl |
Mwens pase oswa egal a -105dB@+20dBu,1kHz |
|||
|
Nimewo Prereglaj |
50 |
|||
|
Odyo Antre / Sòti |
||||
|
Modèl |
WebGem 0808 |
WebGem 1616 |
WebGem 0808D |
WebGem 1616D |
|
Konektè |
3.81 mm blòk tèminal |
|||
|
Kantite chanèl analòg |
8in8out |
16an16soti |
8in8out |
16an16soti |
|
Kantite Chanèl Dante |
/ |
16an16soti |
16an16soti |
|
|
Fantom pouvwa |
DC 48±6V,10mA |
|||
|
Enpedans Antre |
2KΩ balans |
|||
|
Enpedans Sòti |
200Ω balans |
|||
|
Nivo Antre maksimòm |
20dBu |
|||
|
Nivo pwodiksyon maksimòm |
20dBu |
|||
|
Maksimòm Antre Gain |
40dB |
|||
|
Front Panel |
||||
|
Endikatè limyè |
Pouvwa/KOURI/LINK |
|||
|
Ekspozisyon ekran |
1.8" koulè LCD ekspozisyon Montre non aparèy, adrès IP, nivo opinyon / pwodiksyon ak estati bèbè, sèn aktyèl, vèsyon lojisyèl |
|||
|
Chwazi bouton |
Yon bouton pouse-pou-vire |
|||
|
Panèl dèyè |
||||
|
UAC (USB Bidirectionnelle Audio) |
2x2 kat son, echantiyon pousantaj 48kHz, 16bit, koòdone kalite USB-B, pwotokòl transmisyon done USB2.0; |
|||
|
USB |
Kalite koòdone se USB-A ak pwotokòl transfè done a se USB2.0. Sipòte anrejistreman ak lèktur, ka jwe dosye odyo fòma MP3/WAV, sipòte FAT32 fòma U disk, anrejistreman fòma dosye WAV |
|||
|
Dante PRIMARY&SECONDARY |
/ |
2X1000MRJ-45; 16x16; Sipòte redondance, mòd chanje; |
||
|
RS232 |
4pin 3.81Phoenix tèminal |
|||
|
GPIO |
8ch, opinyon ak pwodiksyon Customized, 12pin 3.81 Phoenix tèminal |
|||
|
LAN (TCP/IP rezo pò) |
Ethernet 10/100/1000MB RJ45 |
|||
|
Paramèt elektrik ak fizik |
||||
|
Pwovizyon pou pouvwa |
AC100-240V±10%,50/60Hz |
|||
|
Konsomasyon pouvwa |
24W |
36W |
||
|
Tanperati Fonksyònman |
0 degre -45 degre |
|||
|
Imidite relatif |
30%-70％R.H. |
|||
|
Dimansyon |
484mm * 280mm * 44mm |
|||
|
Gwosè pake |
570mmx410mmx135mm |
|||
|
Pwa nèt |
3.0Kg |
3.1Kg |
3.1Kg |
3.2Kg |
|
Pwa anbake |
3.5Kg |
3.6Kg |
3.6Kg |
3.7Kg |
Aplikasyon
