Nœud nwaj ipèkonvèje（Trèz-nan-yon sèl）

Atik

Paramèt spesifikasyon

San danje epi ki estab

Achitekti sistèm endistriyèl, ki baze sou devlopman sistèm entegre, pa gen okenn enfeksyon viris

Done koòdone

2 fason USB Kalite-A, 1 fason USB Kalite-B

Rezo kamera

Aksè kamera rezo lokal 16, rezo odyo ak videyo voye 8

Videyo COdec

Jiska 4 chanèl pou kodaj 1080P60, jiska 4 chanèl pou kodaj 1080P@60, oswa 8 chanèl pou kodaj 1080P@30 ak 8 chanèl pou dekodaj 1080P@30;

Pwotokòl odyo ak videyo

Sipò odyo G.711, G.722, G722.1, G722.1C, AAC, sipò pou dekode kouran odyo; Sipòte 8 kòd odyo endepandan kodaj kouran, sipòte odyo anrejistreman endepandan ak ekonomize;

Sipò videyo H.264HP, MP, BP, H265MP;

Ekspozisyon tèminal

Bati-nan fonksyon segmentasyon videyo, ka reyalize yon sèl ekran / foto nan foto / foto deyò sentèz foto, tankou yon sèl ekran, ekran doub, twa ekran, kat ekran, senk ekran, sis ekran, sèt ekran, uit ekran, nèf ekran, dis ekran, trèz ekran, sèz ekran; Jiska 4 gwoup ekspozisyon sentèz milti-ekran endepandan, sipòte pwodiksyon foto 2K/4K;

Panèl kontwòl

Sipòte yon varyete de panno kontwòl, opsyonèl 10.1 pous filable Android manyen ekran (estanda ki pa gen okenn mòn miray, pa gen okenn sipò POE), 10.1 pous rezo PoE ekran manyen Desktop, 10.1 pous rezo PoE ekran manyen miray (estanda ak bwat anba miray), 4 pous rezo PoE vèsyon 86 bwat manyen ekran.

To Codec

Jiska 16 1080P codec chanèl, 512Kbps a 16Mbps pou chak chanèl

Antre odyo

8 fason Phoenix antre tèminal (sipòte tou 48V Phantom Powered MIC antre oswa liy nan opinyon lineyè), 8 HDMI embedded odyo opinyon, 16 RTSP antre odyo, 2 DSP odyo DSP, 1 OPS antre odyo, 1 san fil ekran pwojeksyon odyo opinyon, 1 modil oratè san fil opinyon odyo, men -nan{{9}sipò dijital mikwofòn rezo DI2GIT sipò men{11}}nan-men aksè lyen mikwofòn dijital)

Pwodiksyon odyo

4 liy soti pwodiksyon odyo, 4 200W@8 ohm pwodiksyon anplifikatè pouvwa dijital, 8 pwodiksyon odyo HDMI entegre, 10 DSP, 1 pwodiksyon OPS; Sipòte ajisteman volim, senkronizasyon sipò odyo ak melanje nan de fason

Antre videyo

8 4K pò antre HDMI, 16 opinyon kamera rezo IP, 1 antre OPS entèn, 1 opinyon pwojeksyon ekran san fil entèn

Pwodiksyon videyo

8 chanèl 4K HDMI pwodiksyon koòdone, 8 chanèl RTMP pouse kouran, 1 chanèl entèn OPS pwodiksyon, sipò HDMI pwodiksyon odyo swiv switch

Pwosesis odyo

Otomatik anile eko (AEC), otomatik Kontwòl Gain (AGC), otomatik anile bri / sipresyon (ANC/ANS), otomatik anile fidbak (AFC), Mix matris (AM), konpansasyon pèt pake (PLC)

Pwosesis videyo

Sipòte adaptasyon rezolisyon videyo, chanje, alokasyon, segmentasyon ekran, supèrpozisyon sou-titre, ajisteman paramèt imaj

Pwotokòl kominikasyon

SIP, BFCP doub kouran, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Entèfas rezo

2 pò WAN, 6 pò LAN; Oswa mete 8 pò rezo tout atravè; Kat pò rezo sipòte ekipman pou pouvwa PoE;

Fonksyon melanje

Sipòte odyo lokal, HDMI entegre odyo, odyo aleka RTSP aksè rezo kouran nan mixer a, ka dinamik chwazi melanje; An menm tan an sipò bati -nan opinyon odyo OPS, bati-nan opinyon odyo ekran san fil, bati-nan opinyon odyo modil pale san fil nan mixer la;

Kontwòl santral

Yon sèl -bouton kontwòl santral: sistèm chanje, ajiste volim pwodiksyon, chanje sous siyal, kontwòl kamera, kontwòl anrejistreman ak emisyon, apèl aleka, kontwòl anviwònman, elatriye;

Entèfas kontwòl anviwònman an

3 RS-232/485 interfaces, 1 * RS232/RS485 DEBUG, 2 RELÈ (ak 12V ekipman pou pouvwa ekstèn), 2 I/O, 2 IR

Konferans videyo

Sipòte H.323 pwen-a-konferans videyo, sipòte voye kouran oksilyè;

Sipòte SIP pwen-a-konferans videyo, sipòte voye kouran oksilyè;

Yon sèl-node sipòte yon maksimòm sis-kapasite konferans pati (sou pwotokòl SIP la), pèmèt ou kreye plizyè modèl reyinyon, pwograme reyinyon yo, epi otomatikman konvoke reyinyon nan lè pwograme a. Pandan yon reyinyon, ou ka ajoute yon tèminal envite pou rantre nan reyinyon an, oswa ou ka retire yon tèminal nan reyinyon an. Ou ka fèmen/aktive nenpòt reyinyon, oswa fèmen/aktive tout reyinyon ak yon sèl klike sou.

Lè w ap itilize pwotokòl H.323, sipòte enskripsyon GK, rele pa nimewo kout;

Lè w ap itilize pwotokòl SIP, sipòte enskripsyon SIP, rele pa nimewo kout;

Nan pwosesis konferans videyo a, sipòte transmisyon odyo ak videyo chifreman, pwen-a-pwen chifreman apèl, milti-chifreman apèl videyo konferans, pou anpeche koute odyo ak videyo pandan tout pwosesis konferans la;

Fonksyon emisyon an dirèk

Sipòte jiska 10 multidifizyon, an dirèk ak sou demann

Fonksyon anrejistreman ak lèktur

Sipò kòm yon tèminal distribisyon anrejistreman ak difize ak kliyan, sipòte anrejistreman 6 odyo ak videyo; Sipòte sentèz 1 4K milti-anrejistreman foto (ki vle di, 1 4K sentetik foto vityèl, pa milti-kanal 1920 * 1080 foto sentèz la; Pa sipòte 4K HDMI oswa IPC antre sous anrejistreman); Anrejistreman ak difize fòma fichye se MP4, sipò yo mete U disk otomatik / manyèl kopi, U disk sistèm fòse ajou ak restore konfigirasyon inisyal la, sipòte USB disk boule, sipò anrejistreman dosye kontni jesyon (telechaje / ekspòtasyon / modifye / efase)

Bati-nan disk difisil

Disk di siveyans 3.5-pous ak 2TB kòm estanda, sipòte jiska 16TB disk difisil (sèl disk);

Sipòte doub disk, sipòte de bati-nan siveyans disk difisil;

Sipò atravè USB ekstèn ekspansyon ki gen kapasite difisil;

Ekonomize enèji ak pwoteksyon anviwònman an

Sipòte rezo dòmi ak reveye, yon sèl-sistèm switch bouton

Fonksyon antretyen

Sipòte jesyon koòdone Entènèt, bay pò aparèy konfigirasyon rapid, sipò pò Entènèt chanje modpas, chanje adrès IP, restore Anviwònman faktori, ajou lojisyèl, endikatè, aprantisaj enfrawouj, jesyon boutèy demi lit, debogaj seri, debogaj Telnet aleka, operasyon aleka ak jesyon antretyen.

Bati-nan OPS PC

Fusion OPS òdinatè, 16GB RAM, 512GB kondwi difisil

Bati-nan pwojeksyon ekran san fil

Sipòte transmetè pwojeksyon ekran san fil yon sèl-klik pwojeksyon ekran, sipòte pòtab tèminal PC / telefòn mobil / PAD pwojeksyon ekran pwojeksyon kliyan ekran pwojeksyon, sipòte antèn ekstèn pou yon ekstansyon pou siyal k ap resevwa a

Bati-nan modil lapawòl san fil

An menm tan an, sipòte 2 mikwofòn pou pale, sipòte mikwofòn pòtatif san fil / clip kolye / transmetè kask; Sipòte antèn ekstèn pou pwolonje siyal k ap resevwa a

Metòd enstalasyon

3U Telecom estanda enstalasyon kabinè

Gwosè aparèy la

Gwosè pwodwi: W * D * H 437mm * 442mm * 132.5mm (ki gen ladan manch)

Gwosè pwodwi: W * D * H 437mm * 410mm * 132.5mm (san manch)

Antre vòltaj aktyèl

AC100 ~ 240V / 50 ~ 60Hz

Konsomasyon pouvwa aparèy

Konsomasyon pouvwa tipik 50W;Konsomasyon pouvwa plen chaj 750W

Pwa ekipman

Pwa nèt nan machin nan se 14.6KG, pwa brit la se 16KG

Tanperati opere

Travay nan 0 ~ 45 degre

Altitid imidite

10% ~ 90%, elevasyon mwens pase oswa egal a 5000 mèt

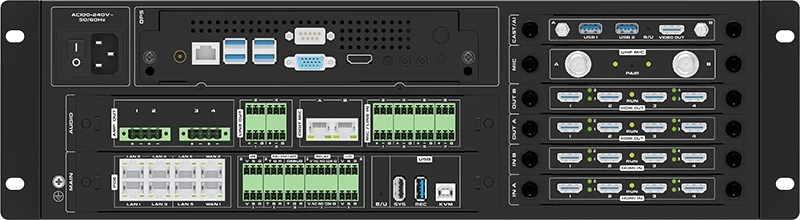

Chasi lame (estanda tablo kontwòl prensipal ak tablo odyo, lòt tablo si ou vle)

Ka motè prensipal la

Bati-nan tablo kontwòl MAIN (kat prensipal), tablo AUDIO (kat ODYO)

MAIN tablo kontwòl (MAIN kat)

Gen 8 pò rezo Gigabit (ki gen ladan 4 POE), 3 pò RS-232/485, 1 * RS232/RS485 DEBUG, 2 RELÈ, 2 I/O, 2 IR, 2 USB Kalite-A, 1 USB Kalite B.

ODYO tablo (AUDIO kat)

Men --men sistèm pale odyo dijital, sipòte 2 men-nan-mikwofòn dijital dijital lyen aksè (DIGIT MIC pò rezo), 8 Phoenix tèminal MIC/LINE D '(sipòte 48V Phantom Power supply MIC D' oswa liy nan lineyè D '), 4 Phoenix tèminal LINE odyo LINE OUT pwodiksyon, pwodiksyon dijital 4Ω20@

Ka bwat prensipal la dwe ekipe ak tablo sa yo:

Kat-fason HDMI D' kat CR-4I-HDMI

Kalite tablo

Yon kat kat kat HDMI D ', chaje nan lame a anbake

Adaptasyon lame

Yon lame sèl sipòte yon maksimòm de 2 kat opinyon HDMI

Antre siyal

4 chanèl HDMI siyal, sipò entegre siyal odyo opinyon

Antre konektè

Kalite A 19 zepeng tèt fi

Kalite siyal

HDMI, DVI-D, ki otomatikman rekonèt siyal antre yo

Rezolisyon

Rezolisyon opinyon maksimòm 4K30

Fòma odyo

Sipòte fòma PCM

Estanda

HDMI2.0 sipò

Jesyon EDID

Sipò pou enpòte EDID

Lòt fonksyon

Sipòte fonksyon superposition karaktè

Kat-kanal HDMI pwodiksyon kat CR-4O-HDMI

Kalite tablo

Yon kat kat kat HDMI pwodiksyon, chaje nan lame a anbake

Adaptasyon lame

Yon lame sèl sipòte yon maksimòm de 2 kat pwodiksyon HDMI

Sòti Siyal

4 chanèl HDMI siyal, sipòte pwodiksyon siyal odyo entegre

Antre konektè

Kalite A 19 zepeng tèt fi

Kalite siyal

HDMI, DVI-D

Rezolisyon

Rezolisyon maksimòm pwodiksyon 4K30

Estanda

Sipòte HDMI2.0

Lòt karakteristik

Sipò pou konfigirasyon fòma pwodiksyon

OPS Board CR-OPS-GENYEN

Kalite tablo

OPS tablo, chaje nan livrezon an lame, estanda entegre OPS 11 jenerasyon òdinatè OPS-I5A11-16-512 (16G{+512G), pre-enstale Windows11 edisyon pwofesyonèl sistèm opere; (Konfigirasyon espesifik la sijè a chajman)

Adaptasyon lame

Yon lame sipòte yon maksimòm de yon kat OPS

Pèfòmans OPS

(Konfigirasyon espesifik ki baze sou chajman)

1, sis nwayo douz fil;

2, frekans prensipal 2.7GHz-4.6GHz;

3, nivo kachèt 3 12MB;

4, konfigirasyon mèr: mwen5 11500;

5, kat grafik: Intel debaz kat grafik 750;

6, rezolisyon 5K60HZ;

7, frekans debaz: 350MHz;

8. Frekans dinamik: 1.3GHz;

9, CPU konsomasyon pouvwa: 65W;

10, konsomasyon pouvwa konvansyonèl: 85W;

11, maksimòm pouvwa konsomasyon: 120W;

Kat pwojeksyon san fil ak pwojektè ekran CR-VIA-CAST

Kalite kat Komisyon Konsèy

Wireless ekran k ap resevwa kat modil, chaje nan livrezon an lame; Pwojeksyon ekran san fil k ap resevwa kat modil la ekipe ak yon bouton WIFI one-sou ekran transmetè pigtail VIA-T8; Estanda a ekipe ak 2 antèn baton kout, 2 fil ekstansyon antèn ak 2 ventouse pou anpeche kabinè a pwoteje siyal pwojeksyon ekran san fil;

Adaptasyon lame

Yon lame sèl sipòte yon maksimòm de 1 pwojeksyon ekran san fil k ap resevwa kat modil

Pèfòmans pwojeksyon ekran san fil

1, Wi-Modil Fi: 5GHz/2.4GHz

2. Wi-Fi lajè: 867MHz

3, tan demaraj:<15s

4, tan repons ekran: Mwens pase oswa egal a 3s

5, tan repons preemption: Mwens pase oswa egal a 2s

6, sistèm sipò: Windows/Mac OS/IOS/Android

7, mòd operasyon: ploge ak jwe, yon sèl -ekran pwojeksyon kle

8, mòd appariement: Mete fen a k ap resevwa nan koòdone nan USB otomatik appariement

Rezolisyon transmisyon: 1920 X 1080

10, pousantaj ankadreman: 30fps ak anba a

11, koòdone ekipman pou pouvwa: USB2.0, USB3.0

12, koòdone transmisyon videyo: USB2.0, USB3.0

13, touche tounen: 10 è @Windows/Mac OS

Kat MIC san fil ak MIC CR-MD-MIC

Kalite Komisyon Konsèy

UHF lapawòl san fil resevwa kat tablo modil, chaje nan livrezon an lame; UHF lapawòl san fil k ap resevwa modil tablo ekipe ak 2 mikwofòn san fil pòtatif MD-13; Estanda ak 2 antèn baton kout, 2 liy ekstansyon antèn, 2 ventouse, pou anpeche kabinè a pwoteje siyal pwojeksyon san fil la;

Adaptasyon lame

Yon lame sèl sipòte yon maksimòm de 1 UHF san fil lapawòl k ap resevwa kat tablo modil

Pèfòmans tablo oratè UHF san fil

Mikwofòn san fil k ap resevwa paramèt kat:

1, ranje band vizyèl: 470-960MHz (selon rejyon an);

2, repons odyo: 20 Hz-18 kHz;

3, total deformation Harmony:<1% (@AF1 KHz, RF46 dBu);

4, dynamic range: >100 dB;

5, signal to noise ratio: >92 dB;

Paramèt mikwofòn san fil pòtatif:

1, pòtatif transmetè Mi nwayo: kalite bobin k ap deplase;

2, antre genyen ranje: 30 dB;

3, RF pwodiksyon pouvwa: 10 mw;

4, kondisyon pouvwa: 2 AA (LR6) pil alkalin;

5, tan itilize batri: jiska 10 èdtan;

6, gwosè: 36 x245 (mm);

7, pwa: 0. 28KG;
